Collare di presa per l’inserimento di palloni otturatori PE100

SKU: 038023 Category:

Descrizione Generale

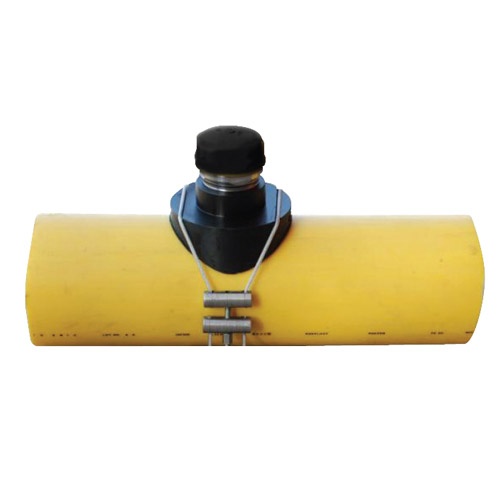

Il collare di presa per l’inserimento di palloni otturatori è un raccordo speciale elettrosaldabile in polietilene ad alta densità (PE100) progettato specificamente per le operazioni di manutenzione e intercettazione temporanea su condotte in pressione. A differenza dei comuni collari di derivazione, questo componente presenta una bocca d’uscita a passaggio totale, dimensionata per permettere l’introduzione di palloni otturatori (gonfiabili) all’interno della tubazione principale. È lo strumento indispensabile per isolare tratti di rete durante riparazioni, sostituzioni di valvole o inserimento di nuovi raccordi senza svuotare l’intera condotta.

Caratteristiche Tecniche e Costruttive

Il raccordo è ingegnerizzato per resistere alle sollecitazioni meccaniche durante le fasi di foratura e inserimento dell’attrezzatura:

  • Materiale: Polietilene ad alta densità PE100-RC (Nero). La classificazione RC garantisce una resistenza superiore alla propagazione lenta della fessurazione (SCG), fondamentale nei punti di accesso per manutenzione.

  • Uscita a Passaggio Totale: La derivazione è progettata per accogliere l’attrezzatura di foratura e, successivamente, l’asta di introduzione del pallone otturatore senza restrizioni di diametro.

  • Resistenze Elettriche: Filamenti riscaldanti integrati nella sella per una fusione molecolare perfetta con la condotta principale, garantendo la tenuta stagna anche sotto elevate pressioni di esercizio.

  • Indicatori di Fusione: Perni testimone (pop-up) che segnalano visivamente il completamento del ciclo di elettrofusione.

  • Tracciabilità: Codice a barre ISO 12176-4 per la configurazione automatica dei parametri di saldatura tramite saldatrice polivalente.

Specifiche di Esercizio

  • Classe di Pressione: SDR 11 (PN 16) per acqua e PE100 GAS per condotte combustibili.

  • Intervallo di Temperatura: Da -20°C a +40°C.

  • Compatibilità: Utilizzabile su tubazioni in PE80 e PE100 di grande diametro (solitamente da DN 110 a DN 630).

Dimensioni e Derivazioni Tipiche

Le dimensioni della bocca di uscita sono standardizzate per interfacciarsi con le attrezzature da bypass/otturazione più comuni (es. sistemi tipo Ravetti o simili):

Diametro Tubo Principale (mm) Diametro Uscita per Pallone (mm) Tipo di Giunzione
110 – 160 63 – 90 Elettrofusione
180 – 250 90 – 110 Elettrofusione
315 – 400 110 – 160 Elettrofusione
500 – 630 160 – 225 Elettrofusione

Ambiti di Utilizzo Principali

  • Manutenzione Reti Gas: Isolamento di tratti di condotta per riparazioni d’emergenza o inserimento di valvole di linea “sotto carico”.

  • Acquedottistica: Sezionamento temporaneo di dorsali principali per la sostituzione di componenti ammalorati senza interrompere totalmente il servizio (tramite bypass).

  • Interventi di Stop-System: Operazioni di intercettazione di flusso in condotte industriali.

Note di Installazione e Operative

  1. Preparazione: Raschiatura meccanica obbligatoria dell’area di contatto sul tubo principale e pulizia con alcool isopropilico.

  2. Saldatura e Raffreddamento: Eseguire il ciclo di elettrofusione e rispettare rigorosamente i tempi di raffreddamento. Un raffreddamento incompleto può causare il cedimento del raccordo durante la foratura.

  3. Foratura: Viene eseguita tramite un’attrezzatura di foratura a tenuta stagna montata sulla bocca del collare. La fresa rimuove una “carota” di polietilene per creare l’accesso al pallone.

  4. Inserimento Pallone: Una volta forato il tubo, si introduce il pallone otturatore sgonfio, lo si posiziona e lo si gonfia a una pressione controllata per sigillare la sezione della condotta.

  5. Chiusura Post-Intervento: Al termine dei lavori, il pallone viene sgonfiato e rimosso. La bocca del collare viene sigillata definitivamente con un tappo elettrosaldabile o una flangia cieca dedicata.
