Giunti antivibranti e antirumore

Descrizione Generale

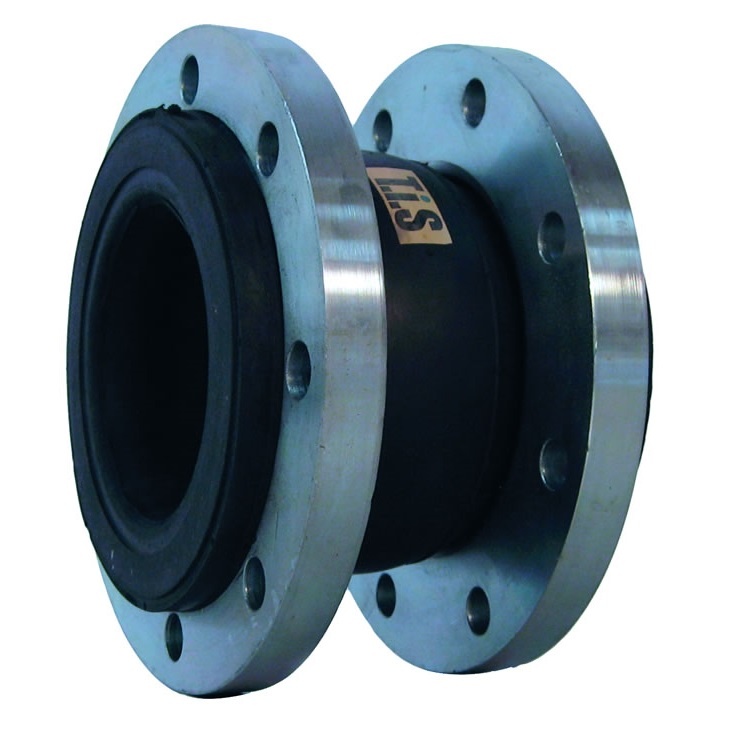

Il giunto in gomma antivibrante è un elemento elastico di collegamento per tubazioni flangiate, progettato per assorbire vibrazioni, attenuare il rumore e compensare piccoli disallineamenti o dilatazioni termiche all’interno del sistema. La sua struttura flessibile protegge le apparecchiature sensibili (come pompe o compressori) dagli stress meccanici, prolungando la vita utile dell’intero impianto.

Ambiti di Applicazione

• Sistemi idrici: Fornitura, raccolta e distribuzione di acqua.

• Settore industriale: Trasporto di liquidi non pericolosi in circuiti di raffreddamento o processi industriali.

• HVAC: Centrali termiche e impianti di condizionamento per la riduzione delle risonanze acustiche.

Caratteristiche Tecniche

Caratteristiche Costruttive

• Corpo Elastico: Realizzato in mescole di gomma ad alta resistenza con rinforzi interni, atto a sopportare cicli di compressione, estensione e flessione.

• Flange Folli: Consentono una facile installazione e un allineamento preciso con le flange della tubazione fissa, riducendo le torsioni durante il serraggio.

• Funzione Antivibrante: Capacità superiore di isolamento dalle vibrazioni trasmesse dalle macchine rotanti verso le condotte.

• Compensazione: Assorbe movimenti assiali, laterali e angolari dovuti a sbalzi termici o cedimenti strutturali.

Standard di Riferimento

• Dimensionamento Flange: EN 1092-1.

• Idoneità Materiali: Compatibilità con acqua e liquidi neutri secondo gli standard di settore.

Note di Installazione

Per un funzionamento ottimale, il giunto deve essere installato senza eccessive tensioni preesistenti. In caso di pressioni elevate o installazioni in prossimità di curve, può essere necessario l’utilizzo di tiranti limitatori di corsa per prevenire l’eccessiva estensione del soffietto. Verificare periodicamente l’integrità dell’elastomero, specialmente in installazioni esposte ad agenti atmosferici o temperature limite.
