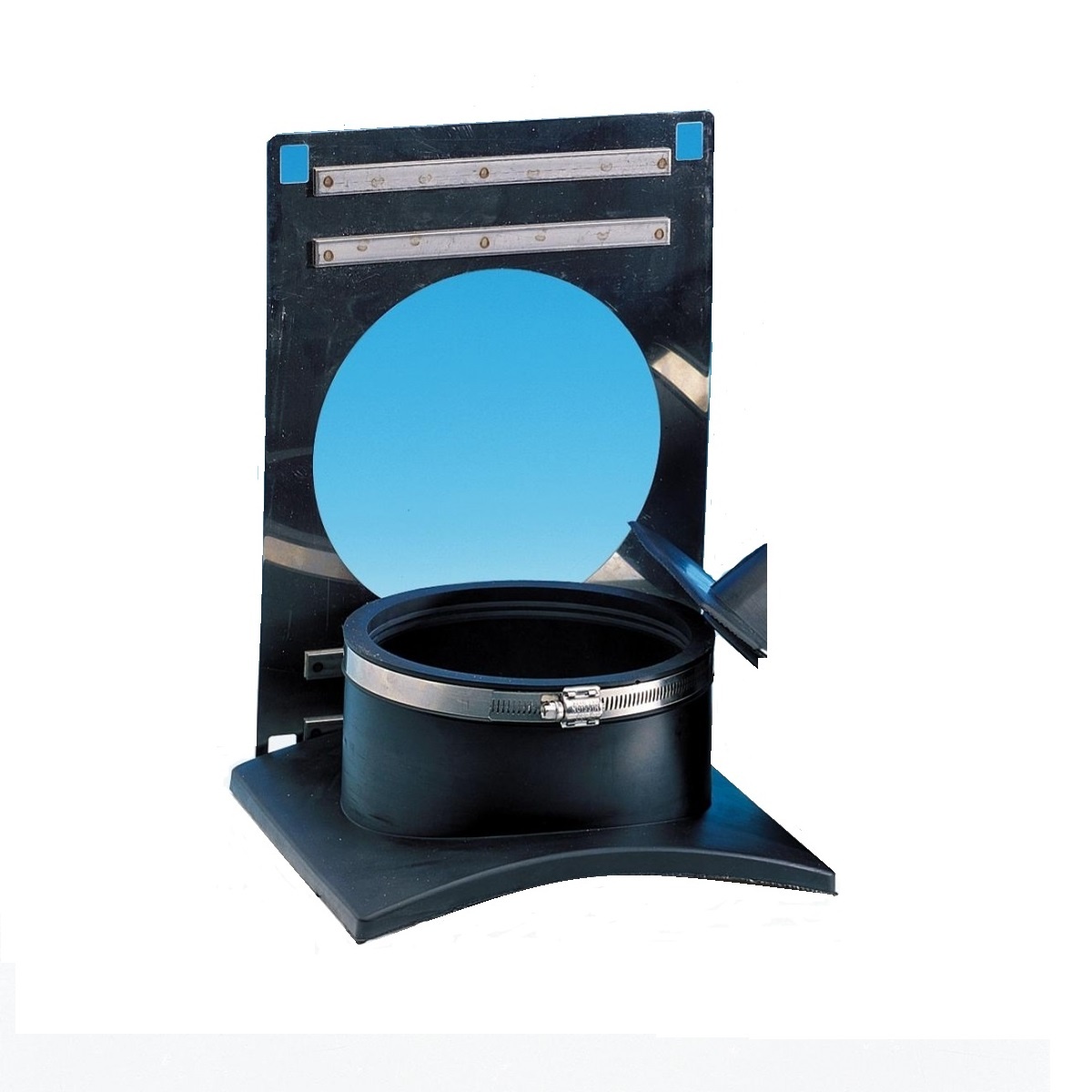

Innesto laterale LC – flex a 90° per tubi corrugati a gravità

SKU: LC-FLEX Category:

Descrizione Generale

L’Innesto Laterale Serie LC-FLEX è un sistema di giunzione meccanica a 90° progettato specificamente per la realizzazione di derivazioni e allacciamenti su condotte fognarie o di drenaggio in polietilene (PE) o polipropilene (PP) corrugato. A differenza dei sistemi di derivazione standard, il design “Flex” è ingegnerizzato per adattarsi perfettamente alla geometria complessa delle creste del tubo corrugato, garantendo una tenuta stagna a gravità (basse pressioni).

Questo innesto permette di inserire nuove linee laterali in modo rapido, sicuro e senza l’impiego di manicotti passanti o interventi invasivi sulla condotta principale, assicurando un flusso idraulico ottimale e l’assenza di infiltrazioni o esfiltrazioni.

Caratteristiche Costruttive e Materiali

Il componente è realizzato con polimeri di alta qualità per garantire compatibilità chimica e durabilità nel tempo:

  • Corpo dell’Innesto: Prodotto in Polipropilene (PP) o tecnopolimeri ad alta resistenza, stabilizzati ai raggi UV e resistenti all’aggressione chimica tipica dei reflui fognari.

  • Sistema di Tenuta: Guarnizione a labbro integrata in elastomero EPDM o SBR, progettata per comprimersi tra le corrugazioni del tubo ospite, compensando le tolleranze dimensionali del profilo corrugato.

  • Meccanismo di Serraggio: Sistema a espansione meccanica o a staffa (a seconda del diametro), che assicura la stabilità della connessione contro i carichi del terreno e i movimenti assiali.

  • Geometria Interna: Profilo idrodinamico studiato per ridurre al minimo i depositi di sedimenti nel punto di innesto e facilitare il passaggio di sonde per la videoispezione.

Specifiche Tecniche e Prestazioni

  • Compatibilità Condotte: Progettato per tubi corrugati a doppia parete (interno liscio, esterno corrugato) e tubi spiralati.

  • Pressione d’Esercizio: Idoneo per sistemi a gravità o basse pressioni (tipicamente fino a 0.5 bar), in conformità alle normative sulle reti fognarie.

  • Gamma Dimensionale: Disponibile per condotte principali dal DN 200 al DN 1200 con derivazioni laterali standard (es. DN 110, 160, 200 mm).

  • Installazione Post-Posa: Può essere installato su reti già esistenti previa foratura con tazza diamantata o fresa a tazza specifica.

Vantaggi Operativi

  • Tenuta Meccanica Flessibile: Il sistema assorbe i piccoli assestamenti del terreno senza compromettere l’impermeabilità della giunzione.

  • Rapidità d’Esecuzione: Consente di realizzare l’allacciamento in pochi minuti direttamente nello scavo, riducendo i costi di manodopera.

  • Versatilità: Un unico modello può spesso adattarsi a diverse tipologie di corrugazione (passo e altezza della cresta) grazie alla flessibilità della guarnizione.

  • Sicurezza Idraulica: L’innesto non sporge eccessivamente all’interno del tubo principale, evitando ostacoli al normale deflusso dei reflui.

Campi di Applicazione

  • Fognature Urbane: Realizzazione di allacciamenti privati su collettori fognari in PE/PP corrugato.

  • Drenaggio Sottoservizi: Inserimento di punti di raccolta acque meteoriche su linee di drenaggio stradale o ferroviario.

  • Edilizia Industriale: Collegamenti di scarichi industriali e canalizzazioni tecniche.

  • Risanamento: Integrazione di nuovi stacchi su condotte corrugate durante i lavori di ammodernamento delle reti.

(Nota: Per una corretta installazione, è fondamentale utilizzare una fresa a tazza di diametro corrispondente a quello indicato nelle istruzioni tecniche del fornitore, assicurandosi di rimuovere bave o residui di plastica dal foro prima dell’inserimento).
