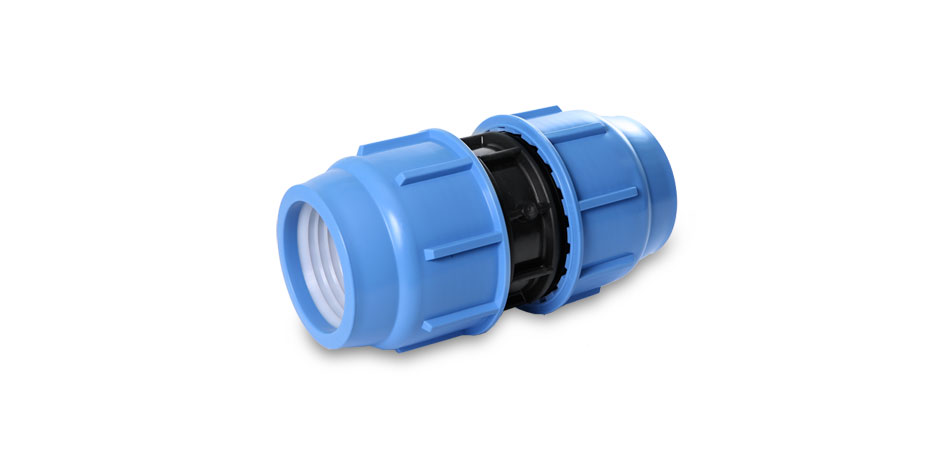

Raccordo a compressione in PP – manicotto ridotto

SKU: C512 Category:

Descrizione Generale

Il manicotto ridotto a compressione in PP (Polipropilene) è un raccordo meccanico di giunzione lineare progettato per connettere due tubazioni in polietilene (PEAD) di differente diametro esterno. Questo componente permette di eseguire una riduzione di sezione lungo la condotta in modo rapido, sicuro e totalmente reversibile, senza la necessità di saldature testa a testa o elettrosaldature. Grazie al sistema di serraggio a ghiera, garantisce una tenuta idraulica ed estrema resistenza meccanica allo sfilamento, risultando ideale per l’impiantistica idrica, l’irrigazione professionale e le riparazioni d’emergenza in cantiere.

Caratteristiche Tecniche e Costruttive

Il raccordo è composto da una struttura multi-elemento simmetrica (su entrambi i lati del salto di diametro):

  • Corpo: Realizzato in Polipropilene nero ad alta resistenza meccanica, stabilizzato contro l’invecchiamento indotto dai raggi UV.

  • Bussole di Spinta: In Polipropilene, assicurano la compressione omogenea della guarnizione sulla parete esterna del tubo.

  • Guarnizioni (O-Ring): In gomma nitrilica (NBR) o EPDM, progettate per mantenere l’elasticità e la tenuta stagna anche in presenza di vibrazioni o sbalzi termici.

  • Anelli di Graffaggio (Clinch rings): In resina acetalica (POM), dotati di denti ad alta resistenza che ancorano il tubo PE impedendone lo sfilamento sotto trazione.

  • Ghiere di Serraggio: In Polipropilene blu (o nero), con profilo ad alto grip per facilitare l’operazione di chiusura.

Specifiche di Esercizio

  • Pressione Nominale (PN):

    • Dal diametro 20 mm al 63 mm: PN 16 (16 bar a 20°C).

    • Dal diametro 75 mm al 110 mm: PN 10 (10 bar a 20°C).

  • Temperatura d’Esercizio: Massimo 45°C (applicazioni standard per acqua fredda).

  • Certificazioni: Idoneo al trasporto di acqua potabile e fluidi alimentari (conforme al DM 174 e normative internazionali).

Dimensioni e Riduzioni Comuni

La gamma permette di gestire i principali salti di diametro tra tubazioni metriche in PE:

Diametro Maggiore (mm) Diametro Minore (mm) PN (Pressione Nominale)
25 20 16
32 20 – 25 16
40 25 – 32 16
50 32 – 40 16
63 32 – 40 – 50 16
75 50 – 63 10
90 63 – 75 10
110 90 10

Ambiti di Utilizzo Principali

  • Acquedottistica: Allacciamenti d’utenza e transizioni tra condotte di distribuzione e rami secondari.

  • Irrigazione: Riduzione della sezione dei collettori per bilanciare le pressioni verso le ali gocciolanti o gli irrigatori.

  • Piscine e Trattamento Acque: Sistemi di filtrazione e circuiti idraulici di servizio.

  • Manutenzione: Ripristino di tratte danneggiate dove è necessario raccordare tubazioni di serie diverse.

Note di Installazione

  1. Taglio e Pulizia: Tagliare i due tubi PE perpendicolarmente. Rimuovere eventuali bave e smussare l’imbocco esterno per non danneggiare gli O-ring durante l’inserimento.

  2. Tecnica di Montaggio: Inserire le estremità dei tubi spingendo con decisione oltre la resistenza della guarnizione fino alla battuta centrale del corpo del raccordo.

  3. Serraggio: Avvitare le ghiere manualmente fino a fine corsa. Per diametri superiori a 32 mm, è consigliato l’uso di chiavi specifiche per raccordi in plastica (chiavi a nastro o a catena), evitando l’uso di pinze metalliche dentate che potrebbero compromettere l’integrità della ghiera.

  4. Verifica: Dopo l’installazione e prima del rinterro, eseguire sempre una prova di pressione per verificare l’assenza di trafilamenti.
